¿Cuál es la diferencia entre el troquel de regla de acero con láser y el troquel de cuchillo de grabado?

¿Cuál es la diferencia entre el troquel de regla de acero con láser y el troquel de cuchillo de grabado?

Hay varios factores importantes en el proceso de corte de moldes, incluidos los materiales troquelados, las troqueladoras, los moldes de cuchillas y el proceso de troquelado. Estos factores juegan un papel crucial en la tasa de buena calidad del producto final.

Entre ellos, la hoja es un factor muy valorado en la industria del troquelado. ¡Hoy vamos a comparar la diferencia entre el tablero troquelado con regla de acero láser y el modelo de cuchillo de grabado!

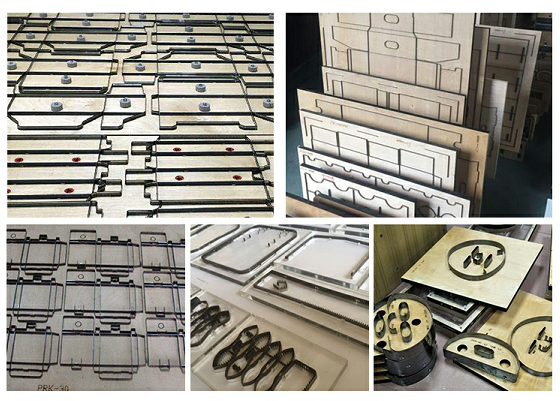

Tablero de matriz de regla de acero láser

El troquel de regla de acero con láser se procesa con un equipo específico en varias formas deseadas y luego se insertan reglas bien formadas en la ranura de una tabla de madera o de PVC, una placa de MDF para las industrias de impresión, embalaje y electrónica, etc.

El troquel de regla de acero con láser tiene las siguientes ventajas en comparación con los procesos tradicionales hechos a mano.

1. Alta eficiencia: Después de usar la máquina de corte láser, el trabajo de dibujo se vuelve simple ya que se encuentra disponible un software profesional para diseñar dibujos en la computadora. No necesita representaciones ni dibujos adicionales. Se podría resolver bien el problema de dibujar en el tablero manualmente con un bolígrafo.

2. Alta precisión: la placa de troquelado de cuchilla láser utiliza operación totalmente automática CNC durante el corte, separación uniforme, alta precisión dimensional de ±0,1, satisface aún más la demanda de troquelado de diversos materiales electrónicos, diseños para materiales electrónicos. El problema trae un cambio revolucionario. Es muy bueno resolver el proceso de producción manual tradicional a través de la sierra de línea de aserrado, que solo puede satisfacer la demanda de troquelado en envases impresos y mejorar el alcance de uso de la cuchilla.

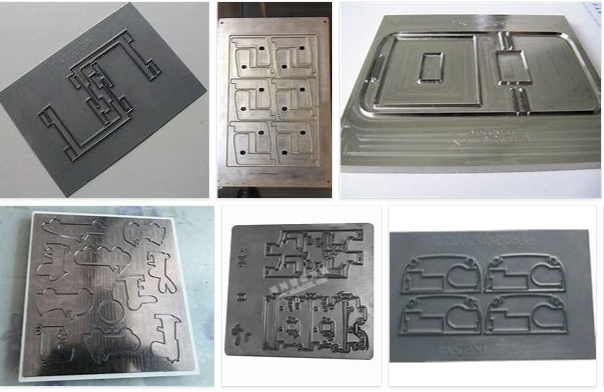

Troquel de cuchillo de grabado

El cuchillo de grabado se expone usando un Philine y una lámina de acero, luego la porción sobrante se forma por corrosión y finalmente se usa la máquina de grabado y fresado para procesar la hoja y darle forma; grabó el molde del cuchillo. El material es una placa de acero con alto contenido de carbono importada de Japón.



El troquel de grabado es un tipo de troquel con alta precisión, alta dificultad, filo sin costuras, línea de corte suave y alta repetibilidad desarrollado después de los troqueles láser. Se utiliza principalmente en placas de circuito flexible PFC, películas electrónicas, polarizadores, películas de retroiluminación, películas transparentes, películas refractoras, autoadhesivas, películas PET de Mylar...

El troquel de grabado tiene las siguientes ventajas:



1. No hay interfaz en la ranura del troquel del cuchillo de grabado, no hay problema de interfaz, la superficie de corte del producto cortado es lisa; no hay contacto en la esquina y no habrá rebabas en la esquina del producto cortado.

2. La planitud de la hoja es buena, el reemplazo es rápido, el ajuste del molde es conveniente y se ahorra material y tiempo consumido por la prueba.

3. La precisión dimensional del troquel de grabado es alta y la tolerancia puede alcanzar ± 0,03; la posición mínima de la doble herramienta puede ser de 0,5 mm; varios productos idénticos en el mismo troquel tienen aproximadamente el mismo tamaño; Se produce repetidamente el mismo dado y el error es extremadamente pequeño.

4. Se diversifican la altura y el ángulo de la hoja. Según los requisitos del cliente, la hoja puede tener hasta 2,5 mm y se puede fabricar en diferentes ángulos de 30 a 60 grados según los diferentes ángulos de los materiales de corte.

5. Frente a piezas de trabajo complejas, se puede hacer fácilmente una combinación de cuchillas altas y bajas en el mismo molde y, al mismo tiempo, se pueden formar cuchillas dentadas de corte completo, medio corte y líneas discontinuas al mismo tiempo.
