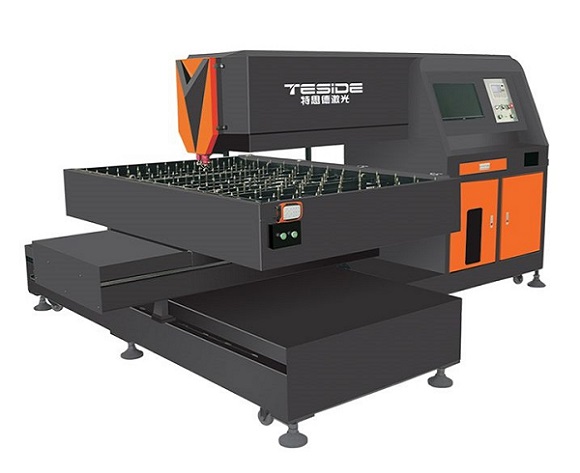

Máquina cortadora y grabadora láser de tablero troquelado
Especificaciones técnicas:
Modelo de máquina No. |
TSD-LC450-1218 |
Tipo láser |
Láser TSD CO2 láser de vidrio estimulado de corriente directa |
Área de corte |
ancho 1200 mm x largo 1800 mm |
Peso de la máquina |
2000kg |
Motor de conducción |
servomotor |
Profundidad de corte |
Madera contrachapada de 6 mm-15 mm-18 mm-22 mm |
Precisión de corte |
±0,05 mm |
Conexión de puerto USB |
Sí |
Temperatura de funcionamiento |
0-45 ° C |
Grosor de la cuchilla del molde |
0,45 mm, 0,71 mm, 1,07 mm...etc. controlable |
Velocidad de corte 400W |
25-30 metros/hora 18-20 mm de madera contrachapada |
Gas protector |
Aire seco y sin aceite |
Fuente de alimentación |
electricidad monofásica 220V±5% 50Hz 10A |
Panel de control numérico |
Pantalla LCD, llave-presionada de llave ligera |
Software compatible |
CAD automático |
Soporte de formato gráfico |
Archivos CAD automáticos. |
Memoria de EMS |
Memoria adjunta de 32 MB, puede funcionar en condición fuera de línea |
Garantía del tubo láser |
Garantía de 8 meses, 6000 horas de vida útil para el tubo láser. |
Equipo asistente |
secador de aire, enfriador industrial, extractor de aire, sistema informático |
Recomendar piezas de repuesto |
tubo láser, lente, espejo |
Código HS |
8456110090 |
1. Ruta láser fija, garantiza una ruta óptica estable.
2. El cabezal láser se puede adaptar automáticamente al material irregular, asegurando una costura de corte uniforme.
3. La mesa de trabajo de tratamiento térmico de alta temperatura y fresado de pórtico grande se puede utilizar durante largos años sin deformarse.
4. Sistema de control fuera de línea, es fácil configurar los parámetros de corte en la pantalla LCD.
5. La trayectoria láser sellada y el entorno limpio ofrecen una larga vida útil a la lente.
6. Sistema de escape alto efectivo y optimizado para reducir el humo durante el trabajo y mantener un ambiente saludable.
Problemas comunes y soluciones:
1. La costura superior es demasiado grande o demasiado pequeña: asegúrese de que la posición de enfoque sea correcta: generalmente, la distancia focal de 0,71 mm muestra la distancia desde la tabla hasta el borde inferior del cajón del espejo de enfoque del cabezal láser. Cuanto más cerca esté la boquilla de la superficie de la placa, más pequeña será la hendidura.
2. La cuchilla inversa es demasiado grande o demasiado pequeña: compruebe si los parámetros de potencia y velocidad de cada capa están configurados correctamente: la velocidad es demasiado rápida o la potencia es demasiado pequeña cuando el fondo es pequeño, y la velocidad es demasiado lenta o la potencia es demasiado potente cuando el fondo es grande.
3. Error de comunicación: Verifique el cable USB de la computadora y la placa, y conecte el dispositivo en el software una vez más. Si aún no funciona, inténtelo con un cable de red. La placa tiene dos puertos de cable de red para comunicación con el panel de control y la computadora host, y la interfaz NET debe estar conectada durante la prueba.
4. La pequeña pantalla de control no se enciende: compruebe si el puerto de red DISPLAY de la placa base está conectado. Verifique si el interruptor de aire se activa y finalmente contáctenos para el servicio posventa.
5. Algunos lugares en la parte inferior no se pueden cortar: revise el tablero, mientras que algunos tableros tienen impurezas que no se pueden cortar con láser. Verifique que el voltaje de fábrica sea estable o no, ya que la inestabilidad del voltaje provocará inestabilidad en el suministro eléctrico. La fuente de alimentación del láser o el tubo láser están dañados.
6. Fumar no es bueno: ¿Funciona el ventilador? Abra la cubierta del ventilador y limpie el ventilador. Habrá muchas astillas de madera pequeñas dentro del ventilador que funciona durante mucho tiempo.
7. No se muestra almacenamiento al cargar el archivo: La memoria de la tarjeta de control está llena. Elimine el archivo. Específicamente en el lado derecho de la interfaz del software y haga clic derecho para seleccionar eliminar todos los archivos.
8. Tarjeta de control caducada Contacte al comercial y solicite el código de registro.
9. El espacio del corte se amplía gradualmente: compruebe si hay aceite o agua en la lente. Drene el agua en el compresor de aire y agregue un filtro de aire.
10. Corte erróneo: El primer caso: cada tabla está mal colocada, verifique si hay tornillos sueltos en la mesa de la máquina. El segundo caso: ocasionalmente una tabla está mal colocada, verifique si la tabla está sujeta cuando la máquina láser corta la tabla. Verifique si hay algún contacto de cable incorrecto entre el variador y el motor. Es posible que el IC dentro de la placa base se haya quemado.
11. La costura del cuchillo se quema al cortar: La luz láser no se emite desde el centro de la boquilla del cabezal láser. Utilice nuevamente una pequeña atenuación de potencia en la boquilla.
12. El espejo de enfoque se quema: el láser no está en el medio de la lente durante la depuración del láser. El enfriamiento no es.
