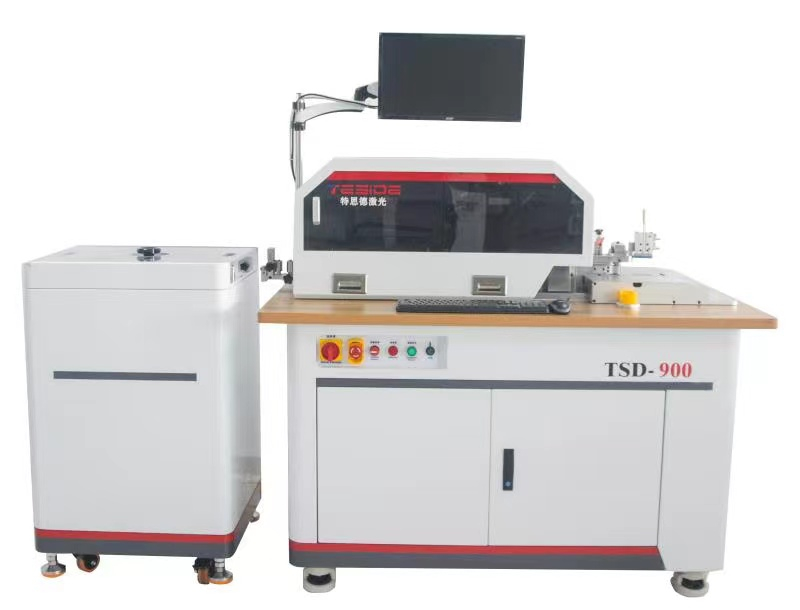

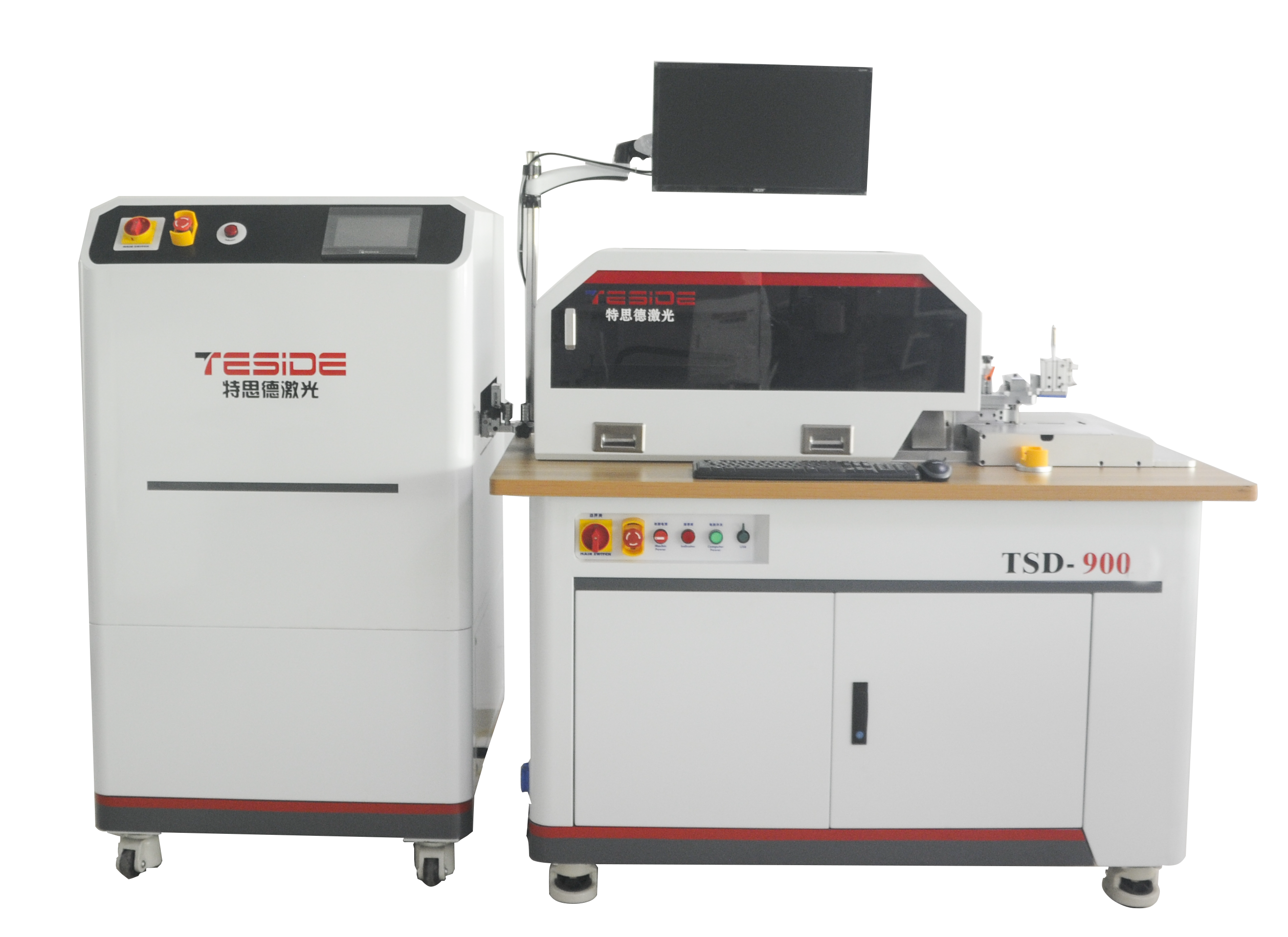

Máquina dobladora de cuchillas automática multifunción TSD-900
Parámetros técnicos:
Modelo |
TSD-900 |
Grosor de la hoja (mm) |
0,71, 1,05 |
Altura de la hoja (mm) |
8 - 30 |
Máx. ángulo de flexión |
100° |
Mín. Radio ARCO de 90 grados |
0.4 |
Frente mín. tamaño de flexión |
1.0 |
5.Atrás mín. tamaño de corte |
1.0 |
Precisión de alimentación |
±0,03 |
Planitud de flexión |
±0,2 |
Funciones |
Doblado, corte, puenteado y rebordeado automático |
Ancho del puente |
Más de 5 mm, cualquier tamaño disponible |
altura del puente |
10-20 mm ajustable manualmente |
Métodos de corte |
Corte oscilante o corte plano automático |
Formato de patrón de soporte |
Formato DXF (Auto CAD), DWG, AI |
Suministro de aire |
0.6mpa |
Fuente de alimentación |
Alimentación trifásica 380V 50/60HZ (Estándar) |
Potencia total de la máquina |
1,3 kw |
Peso bruto. |
500kg |
Dimensión general |
1650 × 840 × 1350 mm (largo × ancho × alto) |
Código HS |
8462219000 |
Características de la máquina :
1. Poseer funciones como flexión, puente, corte de labios, funciones de corte.
2. Alimentación por husillos de bolas dobles para mantener una velocidad rápida y alta precisión.
3. Sistema de motor FUJI + diseño de riel guía de doble husillo de bolas, que elimina el deslizamiento y la dislocación.
4. Diseño único de herramienta de molde importado, patrón fácil de doblar, alta precisión de tamaño, duradero.
5. Para garantizar precisión y larga vida útil, las piezas de transmisión y control son importadas.
6. El último sistema de control de flexión de desarrollo propio, fácil de operar y actualizado.
7. Interfaz de software totalmente en chino, inglés, ruso, español y francés.
8. Se puede instalar poco después de doblar los patrones de la máquina, sin necesidad de trabajar más duro.
9. Exactamente para realizar un doblado completamente automático, ayuda a ahorrar tiempo en la fabricación de placas.
Para abrir una fábrica de troqueles de corte, se requieren los siguientes equipos y herramientas:
1. Máquina troqueladora: Se utiliza para cortar los materiales requeridos por el troquel, puede elegir máquina cortadora láser, máquina cortadora CNC, etc.
2. Máquina dobladora: Se utiliza para doblar y doblar el molde de la cuchilla. Puede elegir máquina dobladora automática, máquina dobladora CNC, etc.
3. Máquina de grabado: se utiliza para grabar y procesar cóncavo-convexo en el molde de la cuchilla, puede elegir una máquina de grabado CNC, una máquina de grabado láser, etc.
4. Rectificadora: Se utiliza para rectificar y procesar el troquel de corte, puede elegir amoladora de superficie, amoladora CNC, etc.
5. Equipo de soldadura: utilizado para soldar y ensamblar el molde de la cuchilla, puede elegir una máquina de soldadura por puntos, una máquina de soldadura por arco de argón, etc.
6. Equipo de inspección: utilizado para la inspección de calidad y medición de la troqueladora, puede elegir un instrumento de medición de imágenes, un instrumento de medición de tres coordenadas, etc.
7. Herramientas auxiliares: incluidas herramientas de corte, accesorios, moldes, etc., utilizadas para ayudar en la producción y procesamiento de troqueles de corte.
Requisitos técnicos:
8. Tecnología de diseño y fabricación de troqueles: se requieren conocimientos y habilidades relacionados con el diseño y la fabricación de troqueles, incluida la aplicación de software CAD/CAM, diseño de estructura de troqueles y selección de materiales de herramientas.
9. Tecnología de procesamiento de troqueles: es necesario estar familiarizado con el proceso y el proceso de troquelado, incluido el corte, doblado, grabado, soldadura y otras tecnologías.
10. Tecnología de control de calidad: Es necesario dominar los métodos y tecnologías de control de calidad del troquelado, incluida la medición de dimensiones, la inspección de la calidad de la superficie, el control de precisión del ensamblaje, etc.
11. Habilidades de resolución de problemas y reparación: Se requiere la capacidad de solucionar problemas y reparar equipos de troquelado para garantizar el funcionamiento adecuado del equipo.
12. Capacidad de innovación: Es necesario tener la capacidad de innovar y mejorar continuamente el diseño de matrices y la tecnología de fabricación para satisfacer la demanda del mercado y mejorar la competitividad del producto.
En conclusión, abrir una fábrica de troquelado requiere inversión en equipos y herramientas adecuados, y requiere conocimientos y habilidades técnicos relevantes para garantizar la calidad del troquel y la eficiencia de la producción.
