El principio de trabajo es el siguiente:

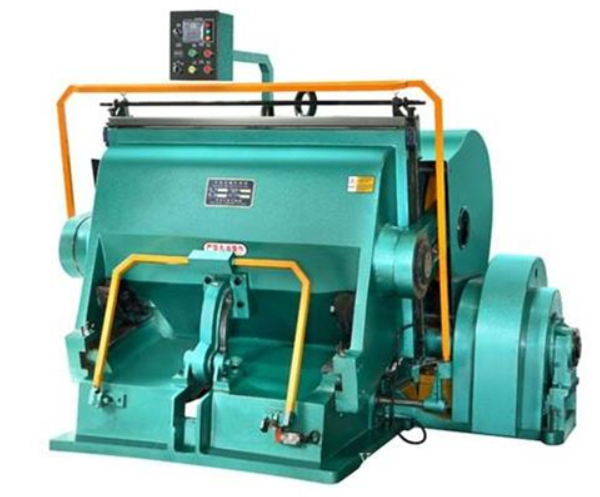

La forma de la tabla de la placa de corte a muerte y el mecanismo de corte de prensa de la máquina de corte de matriz plana son planas. La placa de corte muerto se fija en una mesa de placa plana, y la lámina procesada se coloca en la placa de presión (placa inferior). Cuando se trabaja, la platina de corte de matriz se fija, y la platina se mueve hacia adelante y hacia atrás a través de la biela del cigüeñal para que la platina y la platina se agarren y se presionen continuamente, y se logra un corte dado cada vez que se presiona la placa.
Las máquinas de corte de matriz plana comunes son las máquinas de tala vertical y las máquinas horizontales de corte de troqueles. En la actualidad, la máquina de corte vertical se convierte principalmente en una máquina de impresión de lecho plano; y la máquina horizontal de corte dado es similar en estructura a una máquina de impresión compensada monocromática. Dispositivo de extracción de desechos automático, etc.
Compilada con otros equipos de corte de matriz, la máquina de corte de tipo plano tiene una serie de ventajas, como estructura simple, mantenimiento conveniente, operación fácil, fácil reemplazo de placas de inactividad y sangría, adecuados para materiales de diferentes pesos de gramos y cutan preciso. mercado amplio. Sin embargo, sus deficiencias también son obvias. Por ejemplo, requiere mucha presión cuando se trabaja, lo que resulta en una alta intensidad de mano de obra y una baja eficiencia de producción. Tiene una amplia gama de aplicaciones y es adecuado para el procesamiento de cortes y arrugas de los cartones plegables, los cartones y los cartones corrugados. Actualmente es el equipo de inauguración más utilizado en China.
2. Máquina de corte de matriz radicular
Working e P rincipl es el siguiente:

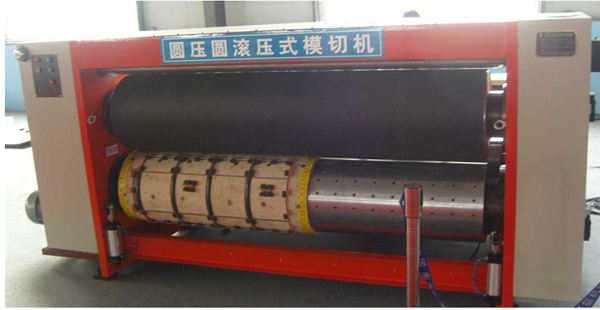

La forma de la tabla de la placa de corte a muerte y la parte de trabajo del mecanismo de corte de prensa (cilindro de presión) de la máquina de corte circular son cilíndricos, y el principio de moldeo es similar al de una imprenta compensada. Fije una o dos placas de corte de matriz semicircular (o rodillos de corte de matriz de metal) con el mismo radian en la base de la placa de corte a muerte (es decir, cilindros de placa de corte a muerte) en los cilindros de la placa de corte a muerte, y envuelva una capa en la superficie de los rodillos de presión de plástico de poliéster que protege el borde de corte de troqueles. Con el progreso de la moldura, el plástico de poliéster en la superficie se destruirá, por lo que en general, el plástico de poliéster en la superficie debe despegarse a intervalos regulares y reemplazarse con una nueva capa de plástico. Durante el moldeo, el rodillo de alimentación envía el material de la lámina procesado entre el cilindro de la placa de corte a muerte y el rodillo de presión, y los dos lo sujetan al rodillo para moldeo, y el cilindro de la placa de corte de matriz gira una vez para completar una tarea de corte por muerte.
Ventajas y desventajas:
Debido a que el tambor de la máquina de corte a muerte se ejecuta continuamente, su eficiencia de trabajo es la más alta en comparación con otras máquinas de corte de muerte, y es especialmente adecuada para la producción en masa, pero es precisa debido a su alta velocidad de corte a tiros que a veces no se puede garantizar la precisión requerida de corte de muerte. Al igual que la máquina circular de corte de matriz plana, adopta el principio del contacto de línea para completar el trabajo de moldeo, por lo que solo se requiere una pequeña presión durante el corte de muerte, y la distribución de la presión es relativamente uniforme, por lo que la carga de la máquina es relativamente estable. Sin embargo, su placa de corte muerto se curva en una superficie curva, por lo que es más complicado hacer e instalar la placa, la dificultad técnica es relativamente grande y el costo de la fabricación de placas es relativamente alto. El costo de la versión de corte de muerte es 25% ~ 100% más alto.
3. Rotario F lat d iecting mhine
Working el P Rinciple es siguiente:

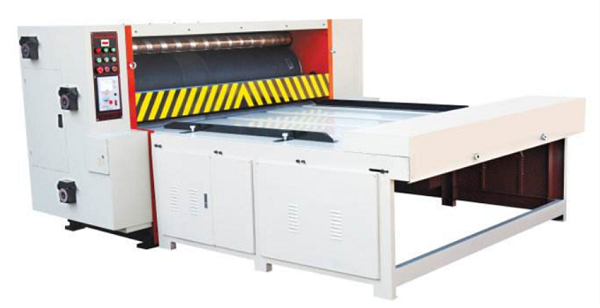

El principio de funcionamiento de la máquina circular plana de corte, su tabla de placa de talla de muerte es plana y la placa de corte de muerte está fija en su superficie superior. El papel se alimenta a través de las miras de los rodillos en relieve. Cuando se trabaja, mientras el tambor de moldeo está funcionando, la mesa de la placa se mueve hacia adelante para realizar el corte de troquel. Antes de que la pinza continúe conectando la siguiente hoja de papel, la mesa de la placa hace un movimiento de retorno y regresa a la posición inicial (la placa en este momento). La tabla no está en contacto con la superficie de trabajo del rodillo de moldeo), lo cual es conveniente para el próximo trabajo de corte de muerte.
Ventajas y desventajas:
El equipo adopta un rodillo de presión cilíndrico en lugar de la placa de presión, por lo que no es 'Contacto de superficie' sino 'Contacto de línea ' durante la operación. La máquina solo necesita una pequeña presión durante el corte de troquel, por lo que la carga de la máquina es relativamente estable. Sin embargo, debido al componente de fuerza producido cuando la placa de corte de muerte y el rodillo de presión de presión se rodean entre sí, la línea de corte se deforma y se desplaza fácilmente, y su rango de aplicación es relativamente estrecho. En general, solo es adecuado para el corte de cartón cuyo peso de gramo es inferior a 400 g/m2. Para el corte de papel y el estampado de aluminio anodizado. En el proceso de corte de papel, preste atención a la dirección de la fibra del papel. En general, debe ser paralelo a la dirección axial del tambor a presión de matriz, de lo contrario causará una expansión y contracción serias de papel.
