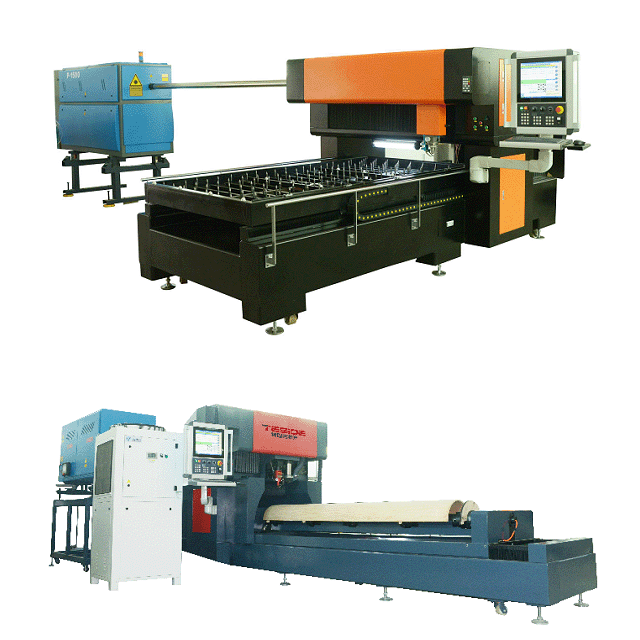

¿Qué es una máquina cortadora por láser de troqueles?

En la industria del troquelado, la máquina cortadora láser de tableros troquelados es una herramienta indispensable. El La máquina cortadora por láser de tableros troquelados se compone de un tablero troquelador y una cuchilla. Generalmente se utiliza para la forma del producto requerido para estampar. Hay muchos tipos de cuchillas utilizadas en el troquel.

• ¿Cuáles son las características de la troqueladora láser ??

• ¿Cuáles son los parámetros técnicos relacionados con la troqueladora láser ??

• ¿Cuáles son los avances relacionados con las troqueladoras láser ?

¿Cuáles son las características de la troqueladora láser ??

1. Fuente de alimentación: la fuente de alimentación externa de 220 V es suficiente

2. Operación: Tecnología de ajuste de costura de cuchilla simple y clara, el software de corte es compatible con AutoCAD, CorelDraw, Adobe Photoshop

3. Estabilidad: La cortadora láser adopta una estructura de trayectoria de luz fija, adopta rieles guía importados originalmente de Taiwán, husillo de bolas de precisión importado en las direcciones X e Y, diseño de sistema científico y operación estable de toda la máquina.

4. Láser, súper largo y duradero, no es necesario agregar ningún gas auxiliar al cortar. La lente de enfoque por reflexión del láser reduce en gran medida la atenuación de la potencia del láser durante la transmisión.

5. La cortadora láser está equipada con un sistema de enfriamiento láser industrial cerrado de temperatura constante de alta calidad para proporcionar un control estable y preciso de la temperatura del agua para la trayectoria óptica, lo que extiende en gran medida la vida útil del tubo láser (con protección contra cortes de agua).

6. Aplicación: El cortador láser se puede cortar al mismo tiempo, molde cortador de tableros de madera de 15 mm, 18 mm, 20 mm, 23 mm, molde cortador de tableros de caucho, plexiglás, tableros de madera, tableros acrílicos y otras placas no metálicas (corte de tableros de madera de 18 mm, velocidad de corte de 600 metros por hora).

7. El diseño abierto no está limitado por la longitud de la cortadora láser.

¿Cuáles son los parámetros técnicos relacionados con la troqueladora láser ??

1. Velocidad de procesamiento: 0,5 m/min, una tabla troqueladora compleja se puede procesar en 40 minutos (incluido el tiempo auxiliar)

2. Formato de trabajo: 1200 MM x 800 MM (se puede personalizar un formato de procesamiento más grande)

3. Ancho de la hendidura del cuchillo: 0,3 ~ 3 mm ajustable

4. Espesor de corte: '25MM

5. Precisión de corte: Precisión de mecanizado <0,02 MM Precisión de repetición <0,005 MM

6. Potencia del láser: 300 W (CO2 sellado y refrigerado por agua) adopta el modo de corte superior e inferior

7. Ruta óptica externa: ruta óptica fija (las lentes reflectantes y las lentes de enfoque son importadas)

8. Formatos admitidos: PLT, EPS, BMP, DXF, AI

9. Gas de trabajo: utilice un compresor de aire normal (1000 W)

10. Dimensiones: 1600*2000*1200mm

¿Cuáles son los avances relacionados con las troqueladoras láser ?

El cortador láser utiliza un espejo de enfoque para enfocar el rayo láser de CO2 en la superficie del material para fundir el material y, al mismo tiempo, usa el gas comprimido coaxial con el rayo láser para soplar el material derretido y hacer que el rayo láser y el material se muevan entre sí a lo largo de una trayectoria determinada, formando así un cortador láser de troquel de cierta forma. Desde la década de 1970, con la mejora y el desarrollo continuos del láser de CO2 y la tecnología de control numérico, la cortadora por láser se ha convertido en un método de procesamiento avanzado para el corte de chapa metálica en la industria. En las décadas de 1950 y 1960, el corte por llama con oxiacetileno se utilizaba como método principal para el corte y corte de placas. Para placas delgadas, se utilizó cizallamiento para obtener piezas en blanco, y se formaron piezas complejas estampando en grandes cantidades, y se utilizó cizallamiento por vibración para piezas individuales. Después de la década de 1970, para mejorar y mejorar la calidad del corte con oxicorte, se promovió el oxicorte de precisión con oxietano y el corte por plasma. Para reducir el ciclo de fabricación de troqueles de estampado de gran tamaño, se han desarrollado tecnologías de mecanizado eléctrico y mordisqueo CNC. Varios métodos de corte tienen sus desventajas y tienen un cierto ámbito de aplicación en la producción industrial.

El La máquina troqueladora láser es un dispositivo que se ha desarrollado recientemente en los últimos años. Este equipo utiliza principalmente la fuerte energía del láser para realizar una ablación de alta profundidad en la plantilla de la cuchilla, para lograr el propósito de instalar la cuchilla de corte. Shenzhen Test Laser Equipment Co., Ltd. es un fabricante de equipos de moldes cortadores láser establecido desde hace más de diez años. La máquina cortadora de moldes por láser, la máquina automática de cimitarra, la cámara de fermentación para envases y otros equipos se han vendido en más de 70 países alrededor del mundo. Aquí podrá encontrar la troqueladora láser que necesita.
