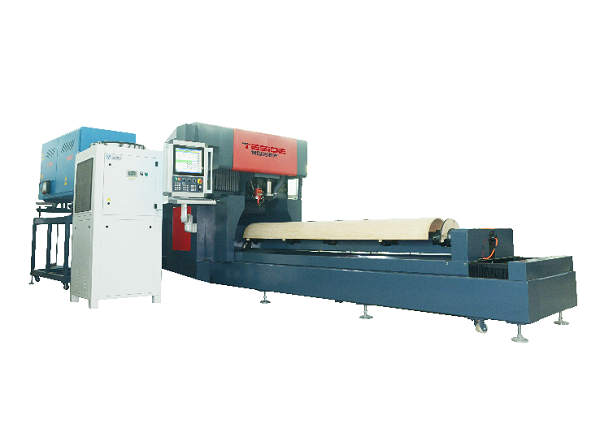

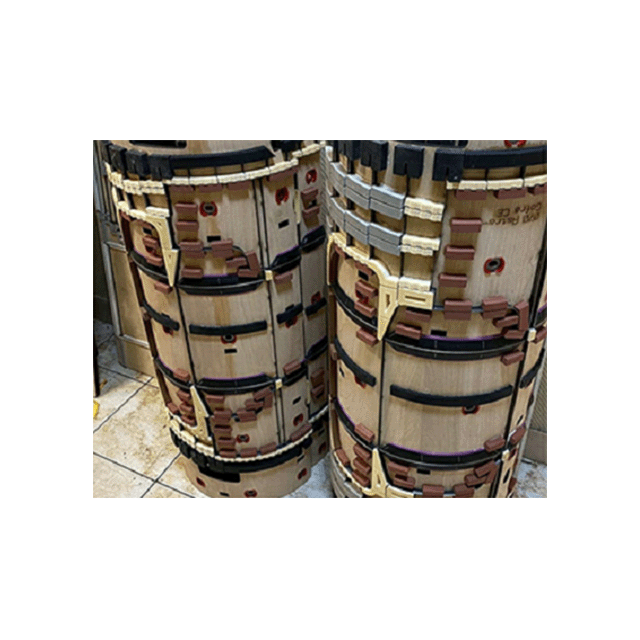

Máquina de corte por láser de tablero de troquel rotativo para corte de madera rotativo
Parámetros técnicos:
Modelo No. |
TSD-RC1900 |
Potencia de salida del láser |
Fuente láser de CO2 de flujo axial de 1900 vatios |
Rango de procesamiento |
3000mm*D800mm |
Rango del eje X Eje recto |
0-3700 mm |
Eje Y Rango Eje de rotación |
D220-800mm |
Precisión de corte |
±0,05 mm |
Precisión de reposicionamiento |
±0,02 mm |
Ancho de corte |
0,71 mm, 1,07 mm, 1,42 mm |
Promedio. velocidad de corte |
Tablero de madera de 60 metros/hora de 12-15 mm de espesor |
Sistema de control |
Cypcut/PA |
Sistema de transmisión |
Husillo de bolas y guía lineal |
sistema óptico |
Semióptico |
Estructura móvil |
Portal |
Sistema de refrigeración |
Sistema de enfriamiento especial para sistema generador láser. |
Mesa giratoria de máquina de tamaño completo |
Largo 7800* Ancho 1600 * Alto 2200mm |
Mesa giratoria para máquina GW |
2800kg |
Tamaño del generador láser 2000W. |
L2300 * W950 * H1700mm |
Generador láser GW |
1200kg |
Voltaje (Mesa de trabajo) |
Monofásico 220V50Hz |
Voltaje (generador láser) |
3 Fases 380V/50Hz/30A |
Presión de la fuente de aire accesoria |
>0.6Mpa |
Gas del generador láser combinado |
Él, N2, CO2(99,999%) |
Computadora y monitor |
ventana 7 |
Enfriador industrial para generador láser. |
CW-7500 EN 460H |
Enfriador industrial para lentes y espejos. |
CW-5000 AIS |
Extractor de aire 1100w |
CZR105E-11 2 juegos |
Secador de aire 1,5m3/min |
ND-10AA |
Estabilizador de voltaje 30KVA |
PH-330 |
Servomotor de CA Panasonic 1.5KW |
MHME152GCGM |
Características de la máquina:
1. Adopte un estilo de pórtico y una estructura de trayectoria láser mixta, la mesa de la máquina sea dura y estable en funcionamiento, se requiere un espacio de piso razonable para la máquina, una trayectoria óptica del láser corta, adopte un espejo reflectante y una lente importados de II-VI para hacer la trayectoria del láser más delgada y el corte más fuerte.
2. Cabezal de corte láser con sistema de contacto automático, ajuste automático para adaptar los materiales irregulares y mantener la precisión del corte.
3. Adopte el sistema de motor y servoaccionamiento Panasonic, el riel guía lineal de precisión HIWIN de Taiwán para mantener un corte de alta precisión.
4. Sistema de extracción de humos altamente efectivo que viene con un dispositivo recolector de polvo optimizado para crear un ambiente saludable para el operador.
5. Sistema de control automático de gas para garantizar un bajo consumo de energía, consumo de energía y consumo de gas.
